Datakabel med høj hastighed
Højhastighedsdatakabler: Aktivering af næste generations i-køretøjsforbindelse til OEM'er
For OEM'er tjener højhastighedsdatakabler som "nervecenter" for tilslutning af køretøjer. Disse kabler-inklusive HSD-kabler og højhastighedsdatatransmissionskabler-aktivt problemfri kommunikation mellem kritiske systemer: fra lyd/videounderholdning og navigation til avancerede driverassistentsystemer (ADA'er) og 360 graders surround-view-system. I modsætning til generelle løsninger er vores produkter konstrueret til direkte integration i din køretøjsarkitektur, hvilket understøtter høje bitratdatastrømme på op til 28 Gbps, mens de modstår de barske mekaniske spændinger og elektromagnetisk interferens af bilmiljøet.
Tilpassede tjenester til unikke køretøjsarkitekturer
Hvert køretøjsprogram har forskellige krav. Vores HSD-kabler og højhastighedsdatatransmissionskabler tilbyder tilpasning til ende til ende:
Tilpasning af længde:
Fra kompakte korte links inden for et enkelt modul til langdistance-kabling over hele køretøjet, matcher vi præcist dine dimensionelle specifikationer.
Stikkompatibilitet:
Vi støtter integration med førende branche -mærker (f.eks. Rosenberger, Luxshare), hvilket sikrer problemfri tilpasning til dit hardware -økosystem.
Strukturel optimering:
Samarbejd med vores ingeniører for at forfine afskærmning, pinout -konfigurationer og mekaniske design til brugssager som ADAS -kameraer og infotainment -hubs.
Hovedprodukter
Som en betroet partner til OEM'er forstår vi de kritiske rolle med højhastighedsdatakabler spiller i bygning af intelligente, tilsluttede køretøjer. Vores produktportefølje-inklusive HSD-kabler (højhastighedsdatakabler), højhastighedsdatatransmissionskabler og specialiserede varianter-sortiment, som dine køretøjer opfylder moderne brugerkrav, mens de strømline produktionsprocesser.
Automotive Ethernet-kabel (H-MTD® Series)
Kernefokus:En høj båndbredde, modulær forbindelsesløsning til ethernet i køretøjet.
Tekniske højdepunkter:
360 graders fuldt afskærmet differentiel design understøtter et 20 GHz frekvensområde og 28 Gbps transmissionshastigheder med interferensresistens for at udholde det komplekse elektromagnetiske miljø inden for køretøjer.
Højstyrkehuse med biler i biler sikrer mekanisk pålidelighed mekanisk, samtidig med at de reducerer størrelsen og overholder vibrations- og temperaturtest i bilindustrien.
En modulær arkitektur muliggør fleksibel ekspansion, kompatibilitet med flere ethernet-protokoller i køretøjet (100Base-T1/1000Base-T1/Multi-Gigabit) og bagudkompatibilitet med USB 3.1 Gen 2.
OEM -værdi:
Leverer "plug-and-play" præinstallationsforbindelse til enheder med høj båndbredde (f.eks. 4K-kameraer, autonome køredomænecontrollere, LIDAR), hvilket reducerer installationsrummet med over 30% og accelererer masseproduktion af intelligente kørefunktioner.
HFM -serikstik og kabler
Kernefokus:Næste generation af højfrekvente, miniaturiserede koaksiale forbindelsesløsninger.
Tekniske højdepunkter:
Frekvensdækning strækker sig til 20 GHz, hvor transmissionshastigheder når 28 Gbps, der adresserer fremtidige højfrekvente behov for 5G, V2X og 4K video i køretøjer.
80% mindre end traditionelle FAKRA -stik, hvilket muliggør integration af flere komponenter (f.eks. Flere antenner, sensorer) i begrænsede installationsrum.
Et modulært design understøtter hybrid "signal + strøm" transmission, hvilket reducerer ledningsnettet kompleksitet og køretøjsvægt.
OEM -værdi:
Det er egnet til applikationer som 4K -kameraer, smarte dashboards og mobil fjernbetjening, det reducerer de samlede omkostninger med over 20% (via rumbesparelser og forbedret installationseffektivitet), hvilket understøtter "Lightweight + Intelligent" -opgraderingen af køretøjsmodeller.
HSD -serikstik og kabler (data med høj hastighed)
Kernefokus:Essential Carrier til dataoverførsel med høj bit-rate i bilelektronik.
Tekniske højdepunkter:
Optimeret til protokoller inklusive LVD'er (lavspændingsdifferentialsignalering) kameraer, USB 3.0 og IEEE 1394, det understøtter stabile transmissionshastigheder på 1 Gbps +.
Dens afskærmningsdesign undertrykker EMI-interferens i køretøjet, hvilket sikrer signalintegritet for ADAS-kameraer og digitale underholdningssystemer.
Kompatible med ikke-automotive ekspansionsscenarier (f.eks. Digitale symmetriske netværk, trådløse basestationer), det muliggør tværs af industrien.
OEM -værdi:
Som en kernekomponent i kategoriteten "Data Highway" Data Highway "muliggør det front-end-integration af smart cockpit og ADAS-funktioner, hvilket reducerer signalpakketab med over 50% og forbedrer brugeroplevelse af konsistensen.
Fakra -serikstik og kabler
Kernefokus:Standardiserede grænseflader til højfrekvente RF-applikationer i køretøjer.
Tekniske højdepunkter:
Defineret af den tyske bilekspertgruppe (Fachkreis Automobile) fungerer den som industristandard for i-køretøjets radiofrekvens (RF) -forbindelse.
Det dækker højfrekvente applikationer (f.eks. FM/AM-radio, GPS-navigation, Bluetooth i bilen, fjerntliggende nøglefri post), der understøtter stabil transmission op til 2,5 GHz.
Dens snap-on mekaniske struktur og vandtæt design (IP67-klassificeret på udvalgte modeller) Suit-installation i forskellige miljøer, herunder udvendige antenner og kommunikationsmoduler i kabin.
OEM -værdi:
Denne standardiserede grænseflade reducerer omkostninger til forsyningskædekoordination, sikrer forinstallationskonsistens og pålidelighed af RF-funktioner (f.eks. Tilsluttet bil, satellitpositionering) og forkorter køretøjscertificeringscyklusser.
HSL -seriekabler (link med høj hastighed)
Kernefokus:En fleksibel løsning til højhastighedsdatatransmission i personbiler.
Tekniske højdepunkter:
Understøtter 1 Gbps transmissionshastigheder og er kompatibel med flere protokoller, herunder USB 2.0, LVDS og GVIF (Sonys Vehicle Digital Interface).
Tilbyder to monteringsvinkler (90 graders /180 grader) og fire nøglepositioner til forebyggelse af fejl, der adresserer kableringsudfordringer i hytter med "begrænset plads og flere enheder."
Overholder ROHS Environmental Standards, opfylder overholdelseskravene på mainstream globale markeder.
OEM -værdi:
Leverer fejlbestandige, fleksible frontmonterede forbindelser til enheder (f.eks. Centralkontrolskærme, bageste underholdningsskærme, kameraer i køretøjer), øger produktionslinjemonteringseffektiviteten med over 40% og reducerer eftersalgssvigt.
USB -kabelserie
Kernefokus:En stabil og effektiv løsning til USB-forbindelse i køretøjet.
Tekniske højdepunkter:
Kompatibel med USB 2.0-protokollen understøtter den 1 Gbps overførselshastigheder, der adresserer højfrekvente brugerbehov som mobiltelefonforbindelse og USB Flash Drive-dataoverførsel.
Det bruger afskærmede kabler i bilkvalitet til at undertrykke interferens fra køretøjets strømforsyning og sikre stabil datatransmission.
Det understøtter brugerdefinerede længder og brandstik (f.eks. Rosenberger, Luxshare), der matcher de indvendige layouts af forskellige køretøjsmodeller.
OEM -værdi:
Som "sidste kilometer" af brugerinteraktion kan disse kabler tilpasses til installationsscenarier (f.eks. Midtkonsoller, armlæn), hvilket forbedrer mærket differentiering, mens de opfylder krav til bilgrad.
Som din betroede OEM-dele-partner forstår vi den kritiske virkning af forudinstalleret højhastighedsdatakabletkvalitet på køretøjets ydeevne. Vores fabrik udnytter den førende processautomatisering, laboratorietestkapaciteter og et fleksibelt tilpasningssystem til at give pålidelig support til dine køretøjers hele livscyklusser-fra prototype til masseproduktion. Dette sikrer, at kerneprodukter som HSD-kabler og højhastighedsdataoverførselskabler opfylder strenge bilstandarder, mens du tilpasser sig dine hurtige iterationsbehov.
01
Høj kvalitet
Med en samling af inspektionsnøjagtighed på 0,02 mm opfylder signalintegriteten af højhastighedskabler (f.eks. H-MTD/FAKRA) standarder for bilindustrien.
02
Avanceret udstyr
15-årig livscyklus-pålidelighed, verificeret via tredjepartslaboratorieundersøgelser i ekstreme miljøer, sikrer kompatibilitet i hele køretøjets hele livscyklus.
03
Professionelt team
Med en daglig produktionskapacitet på 4.000 HSD-kabler sikrer den segmenterede automatiserede produktionslinje stabil masselevering til krav til præinstallation.
04
Brugerdefineret service
En 30-minutters produktionslinieændring muliggør fleksibel respons på OEMS 'behov-fra små batch-pilotproduktion til storskala masseproduktion til multimodelprogrammer.
Procesfunktioner: Automatiserede produktionslinjer Sørg for konsistent højhastighedsdatakabelproduktion
For produkter til bilkvalitet som højhastighedsdatakabler er "masseproduktionsstabilitet" vigtigst. Vores fabrik har bygget tre automatiserede produktionslinjematrixer til produkter såsom HSD-kabler, H-MTD og FAKRA, der fuldt ud tilpasser sig til frontinstallationsbehov-fra procesdækning til produktionseffektivitet:
HSD -segmenteret automatiseret produktionslinje: Afbalanceringskapacitet og fleksibilitet
Forbehandlingsstadium: HSD-automatiserede maskiner afslutter hele processen med "jakkefjernelse, fletning, fletning foldning, folie skæring og foliefjernelse", behandling 400 enheder i timen (i begge ender) og opnå en daglig produktionskapacitet på 4.000 linjer. Kombinationen af robotarme og visuel inspektion sikrer en udbyttestabilitet på over 99,5% for delikate processer som folie skæring og fletning foldning.
Postmonteringstrin: Processen integrerer trin, herunder "Indsættelse af kraven, krympningsterminaler, installation af gummikernen, installation af kobberrøret og påføring af jakken". Udstyret med Mitsubishi PLCS, Keyence Sensors og Vision Inspection Systems automatiserer produktionslinjen hele arbejdsgangen over 12 stationer - fra manuel belastning til færdig produktudladning. Nøgleparametre (f.eks. Terminal crimp dybde, gummikerneenhedsposition) inspiceres med en nøjagtighed på ± 0,02 mm.
Fakra Integrated Automatic Machine: Sømløs kontinuitet i alle processer
For at imødekomme de høje konsistenskrav i Fakra RF -kabler muliggør vores integrerede automatiske maskine problemfri produktion gennem hele processen:
"Fjernelse af ydre kappe → fletning af fletning → fletning drejning → aluminiumsfolie skæring → aluminiumsfolie fjernelse → kraveinstallation → terminal krympning → gummikerneinstallation → kobberrør installation → jakke applikation".
Ved at anvende CCD-koaksialitetsdetektion og ydre lederkrimpning af nøjagtighedskontrol sikrer produktionslinjen, at RF-ydelsens svingning af højhastighedsdataoverførselskabler forbliver inden for 0,5 dB-perfekt tilfredsstillende signalstabilitetskrav til højfrekvente applikationer som Automotive GPS og Bluetooth.
H-MTD Integreret automatisk maskine: Præcision Fremstilling af produkter med høj båndbredde
For højhastighedsdatakabler som H-MTD (som understøtter 28 Gbps), fokuserer vores dedikerede produktionslinje på hele processen:
"Ydre kappe -stripping → Shield Ring Crimping → Braid Folding Back (for at fjerne indre aluminiumsfolie) → Terminal krympning + CCD -inspektion → Ydre skjoldkrympning → Husboliger → Koncentricitetsinspektion ".
Produktionslinjen opnår en kapacitet på 220 stykker i timen og kan nå 2.200 stykker pr. Dag (enkelt skift). Dedikerede arbejdsstationer (f.eks. Kernevinkeldetektion/justering, Crimp Visual Inspection) sikrer signalintegritet (SI) og elektromagnetisk kompatibilitet (EMC) under højhastighedsdatatransmission.
Laboratoriefunktioner: omfattende verifikation fra grundlæggende test til fiaskoanalyse
Hvis dine forudinstallerede projekter kræver højhastighedsdatakabler for at modstå ekstreme miljøer og langvarig brug, anvender vores testsystem enDobbelt-track-model—Itfabrikeret test + tredjepartscertificering-for at give sporbar kvalitetssikring:
Rutinemæssig test i fabrikken: Hurtig verifikation af grundlæggende ydeevne
I vores interne laboratorium har vi udstyret testkapaciteter, herunder en 2D-billedbillede, skive, trækprøvemaskine, indsættelsesstyrke tester og netværksanalysator. Disse værktøjer dækker:
1.
Dimensionel nøjagtighed af HSD -kabler (f.eks. Terminal crimphøjde, skjold foldvinkel);
2.
Mekaniske egenskaber (f.eks. Indsættelsescyklusliv, udtræksstyrke);
3.
Højfrekvent ydeevne (f.eks. Indsættelsestab, returtab).

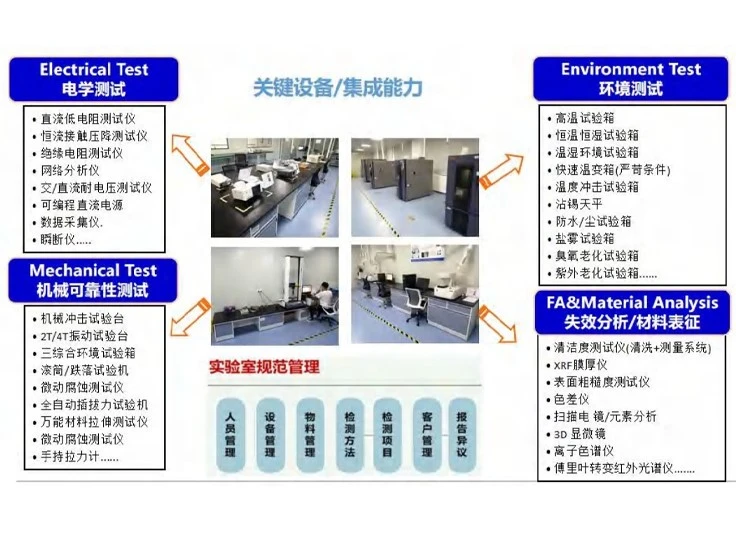

Tredjeparts laboratorier: Automotive-grade pålidelighed påtegning
For kritiske verifikationer (elektriske, miljømæssige og mekaniske pålidelighed) samarbejder vi tæt med tredjepartslaboratorier (f.eks. Tüv, SGS) for at gennemføre ekstreme tests, du prioriterer:
Miljømæssig pålidelighed:
Højtemperatur (+125 grad) og lavtemperatur (-40 grader) cykeltest, temperatur-humiditetscykling (95% RH @ 85 grader), saltspray-test og vandtæt testning (IP67)-at sørge for HSD-kabler leverer stabil ydeevne i kyst- og kolde regioner.
Mekanisk pålidelighed:
2T/4T vibrationstest (i overensstemmelse med ISO 16750-3) og tre-samlede miljøforsøg (temperatur + vibration + fugtighed)-som mekaniske spændinger over et køretøjs 15-årige livscyklus.
Fejlanalyse:
Ved hjælp af scanningselektronmikroskopi (SEM) og XRF-filmtykkelsestest identificerer vi potentielle fejlpunkter (f.eks. Dirigentoxidation, skjoldfraktur) i højhastighedsdatakabler-hvilket giver datasupport til din designoptimering.
Læg grundlaget for dine smarte køretøjer med produktionskompetence
Som din langtidspartner leverer vi ikke kun produkter som højhastighedsdatakabler, men leverer også den kombinerede værdi af "produktionsoplevelse + kvalitetsengagement + fleksibel respons"-at styrke dine køretøjer til at udmærke sig i det konkurrenceprægede landskab af "intelligens, sikkerhed og pålidelighed".
Kontakt os nu for at låse din tilpassede højhastighedsdatakabelløsning op-med et enkelt kabel opbygger vi Connectivity Foundation til den næste generation af smarte biler.
